Z formos laikiklis saulės kolektorių montavimui

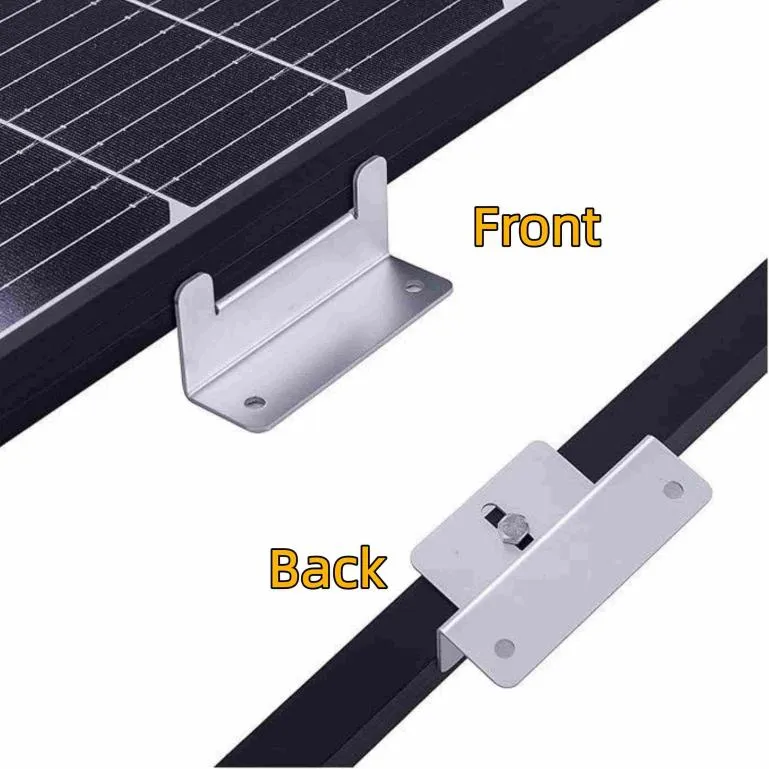

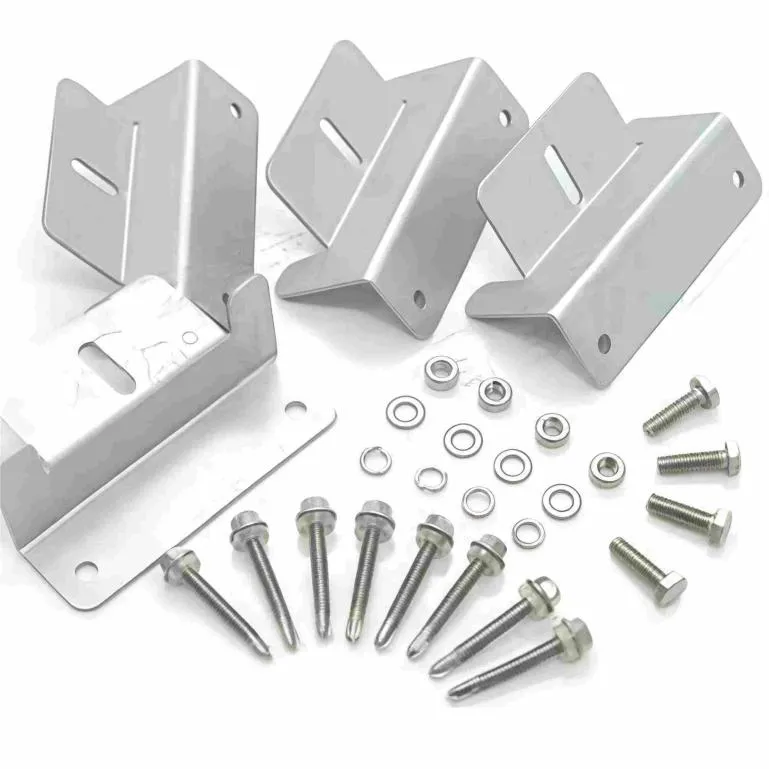

Šis „Xiamen Honor Energy“ aliuminio saulės kolektorių laikiklis „Z“ laikiklis palaiko tinkinimą ir didmeninę prekybą. Skirtingai nuo bendrojo bėgio montavimo, šis PV laikiklis tvirtinamas tiesiai ant RV arba transportavimo konteinerio stogo. Z formos konstrukcija sukuria tarpą tarp plokštės ir stogo paviršiaus kabelių tiesimui ir šilumos išsklaidymui. Montavimo metu savisriegiai arba varžtai praeina per apatines angas ir užsifiksuoja tiesiai ant transporto priemonės arba konteinerio stogo – nereikia jokių tvirtinimo bėgių. RV ir konteineriams su plokščiais stogais ir ribota keliamoji galia šis metodas sumažina dalių skaičių ir bendrą svorį. Tinka saulės energijos montuotojams ir konversijos dirbtuvėms, norinčioms įsigyti montavimo be bėgių sprendimą.

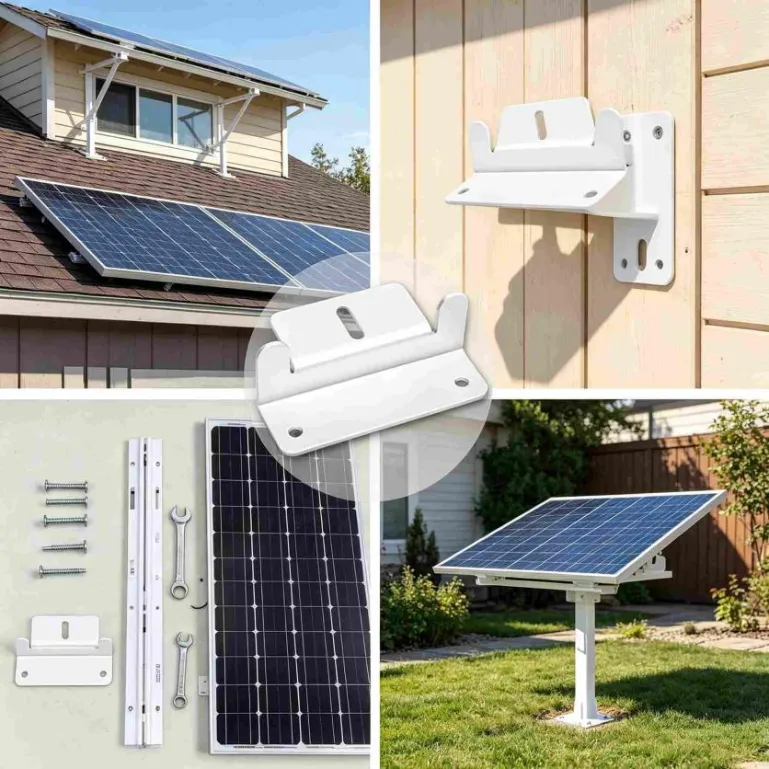

Taikymas

l RV stogai: tvirtinami tiesiai ant plokščio stogo, kad būtų tiekiamos vidaus sistemos.

l Siuntimo konteinerių viršeliai: konteinerių namams arba mobiliesiems energijos kaupimo įrenginiams.

l Specialios transporto priemonės: kemperiai, inžinerinės transporto priemonės ir kt.

l Laikinieji pastatai: surenkamieji namai, sargybos būdelės ir kiti plokščio stogo saulės energijos įrenginiai.

Techniniai parametrai

DUK

1. Šis Z formos laikiklis prisukamas tiesiai ant RV stogo. Kaip tvarkote hidroizoliaciją?

Pats laikiklis nėra atsparus vandeniui. Montavimo metu, prieš įsukdami varžtus, aplink varžtų skylutes patepkite sandarikliu (pvz., butilo ar silikono). Jei RV stogas yra stiklo pluoštas arba metalas, prieš dengdami sandariklį, gerai nuvalykite paviršių, kad geriau sukibtų.

2. Ar be bėgių tiesioginis montavimas ant konteinerio stogo yra pakankamai tvirtas?

Keliamoji galia priklauso nuo dviejų dalykų: konteinerio stogo storio ir medžiagos bei tvirtinimo būdo. Standartinių plieninių konteinerių stogo plokštės storis paprastai yra nuo 1,6 mm iki 2,0 mm. Standartinio dydžio saulės kolektoriams paprastai pakanka naudoti savisriegius sraigtus su sandarikliu kartu su Z formos laikiklio kelių taškų jėgos paskirstymu. Aliuminio arba stiklo pluošto stogams pirmiausia patikrinkite plokštės storį. Jei reikia, į vidų įdėkite atraminę plokštę arba naudokite kniedžių veržles, kad varžtai neišsitrauktų.

3. Ką daryti, jei RV ar konteinerio stogas nėra visiškai plokščias?

Nedideli nelygumai paprastai yra gerai. Z formos kronšteino pagrindas turi kontaktinį paviršių, kuris priveržus gali būti lygus. Tačiau, jei stogas turi pastebimą kreivę ar nelygių dėmių, po kronšteino pagrindu geriau įdėti tarpiklius arba pasirinkti storesnį aliuminio laikiklį (pvz., 3,0 mm), kad sumažintumėte netolygią plokštės apkrovą po montavimo. Prieš gręždami, uždėkite laikiklį ant stogo, kad patikrintumėte, ar jis tinka.
