Saulės galo spaustukas

Fiksuoti komponentai: suderinus spaustuko korpusą ir varžtus, fotoelektrinių modulių galas tvirtai užfiksuotas ant atraminių grindų bėgių, subalansuojant modulių ir išorinių apkrovų savivertę (pvz., Vėjo ir sniego slėgį).

Apsauga nuo buferio: kai kuriuose galiniuose spaustukuose yra gumos arba silikono tarpikliai, kurie gali sumažinti tiesioginę trintį tarp komponento rėmo ir metalinio spaustuko korpuso, neleidžia rėmui subraižyti ir tuo pačiu palengvinti šiluminio išsiplėtimo ir susitraukimo įtempį, kurį sukelia temperatūros pokyčiai.

Adaptacija ir reguliavimas: Sodinimo specifikacijos gali būti pritaikytos skirtingo storio (paprastai 20–50 mm) ir skirtingų rėmų tipų fotoelektriniams moduliams (tokiems kaip aliuminio lydinys, stiklo plastiko sustiprintas plastikas), tenkinantys įvairius montavimo reikalavimus.

Galinio geležinkelio spaustukas yra plačiai naudojamas tokiuose scenarijuose kaip ant žemės esančios fotoelektrinės elektrinės, stogo paskirstytos fotoelektrinės sistemos ir fotoelektrinės užuolaidų sienos. Tai ypač tinka plokščioms ar pasvirusioms montavimo konstrukcijoms, kuriose reikia pritvirtinti komponentų pusę. Tai yra nepakeičiamas pagalbinis fiksavimo komponentas fotoelektrinėse atraminėse sistemose.

Galutinis spaustukas yra padalintas į keturias rūšis:

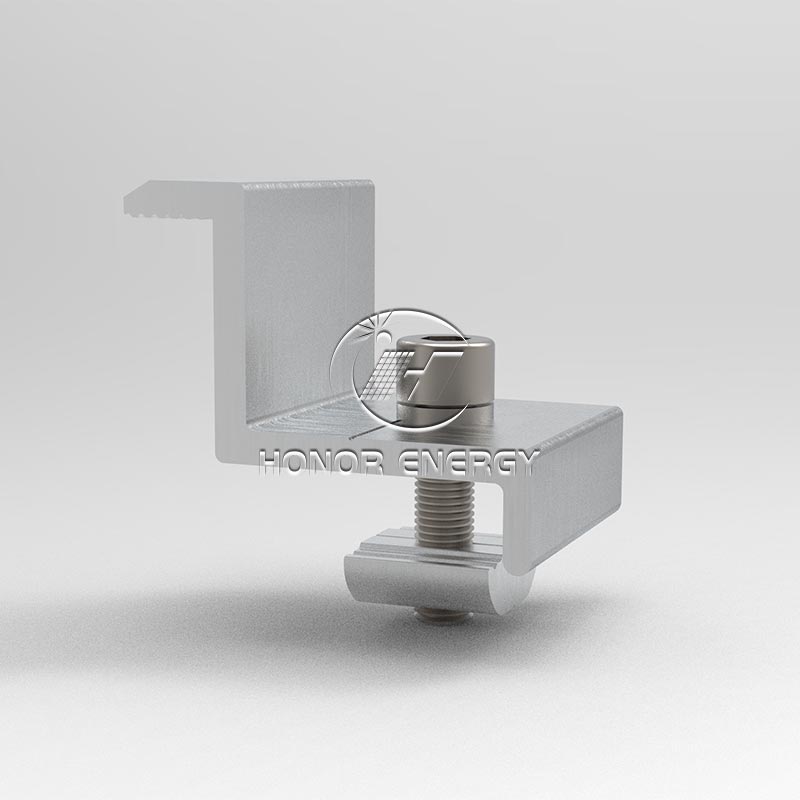

1.As, galinio spaustuko ： Volto reguliavimas pritaikytas įvairių storių komponentams, lanksčiai reaguojant į specifikacijos skirtumus.

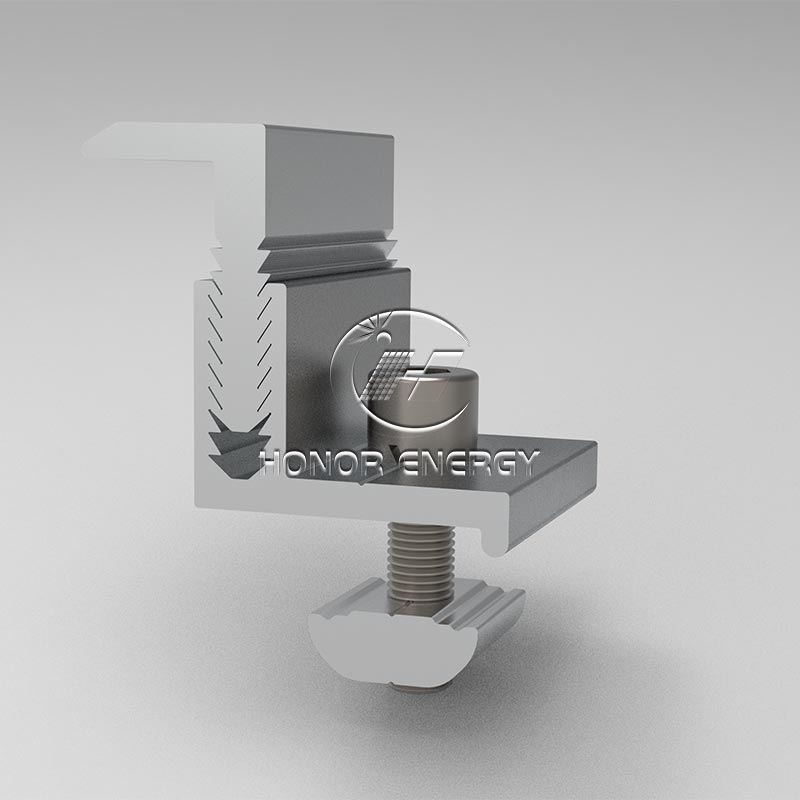

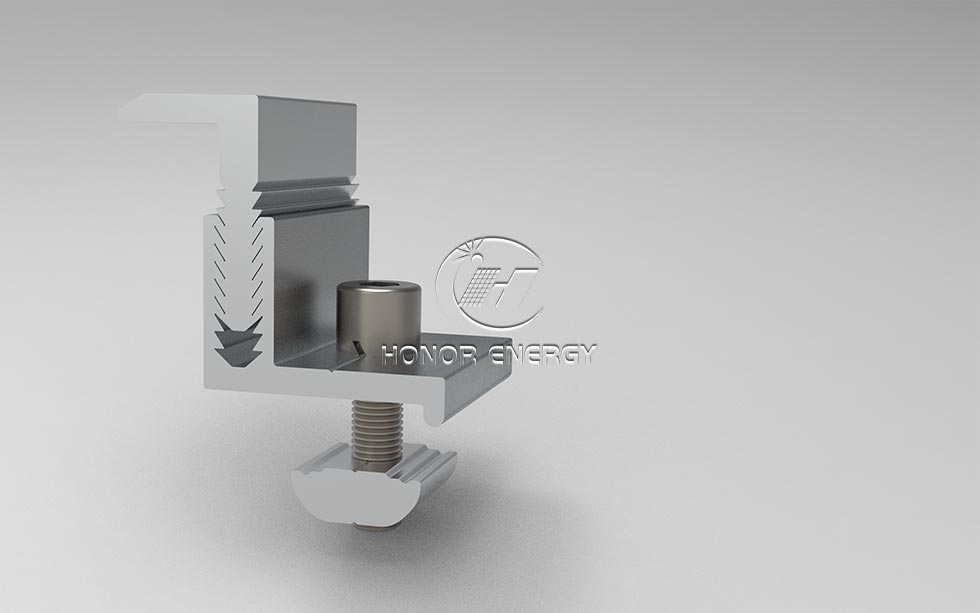

2.Arientuotinas galinio spaustuko ： Volto reguliavimas pritaikytas daugybinio storio komponentams, lanksčiai reaguojant į specifikacijos skirtumus.
3. Plastiškas sparno galų spaustukas ： Su plastikiniais flanšais ir tarpikliais jis yra atsparus įbrėžimams, mažinanti stresą ir apsaugo rėmą.

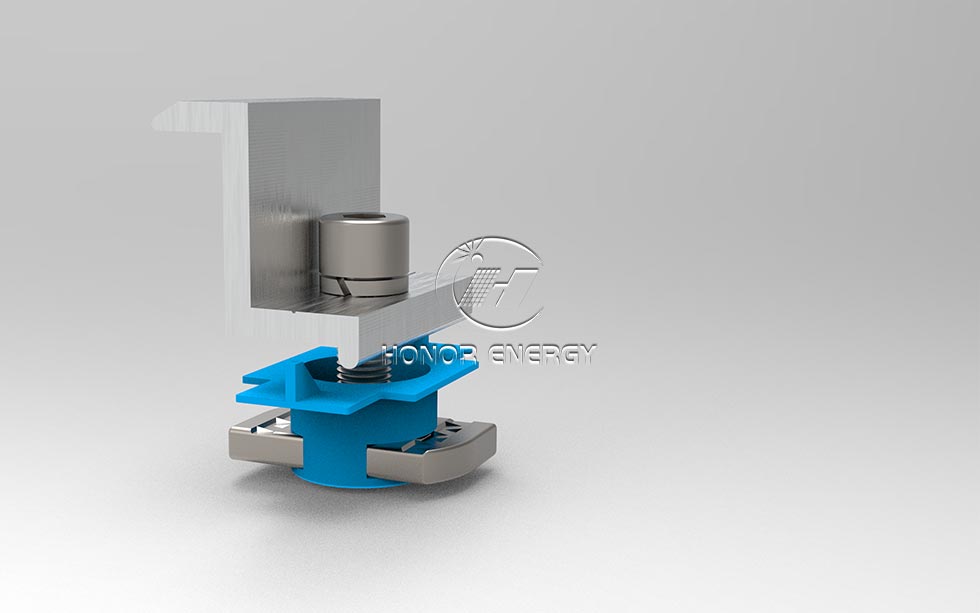

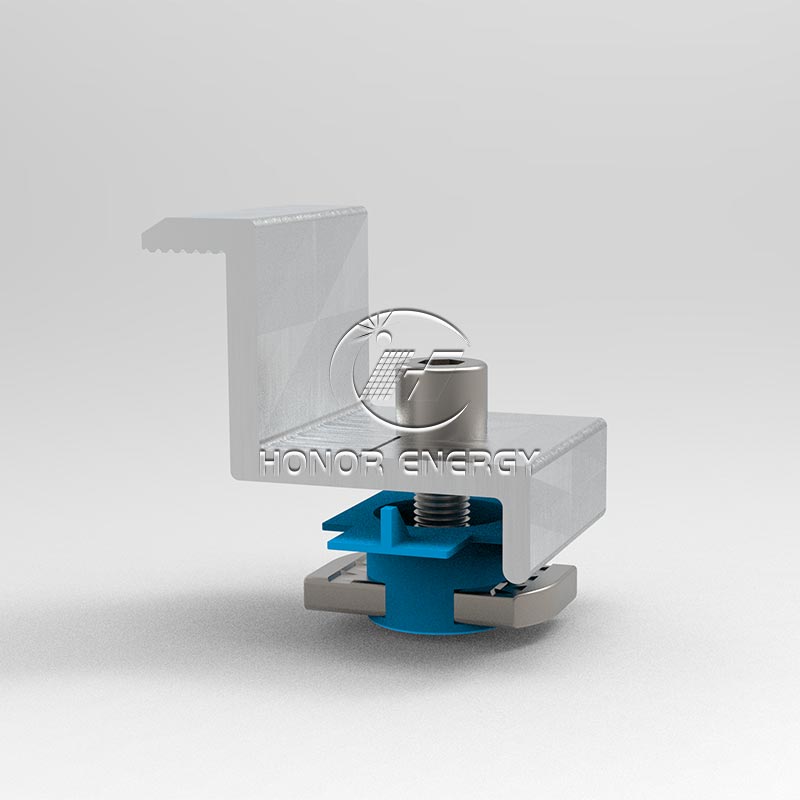

4.Rapidinis galutinis spaustukas ： „Snap-On“/lizdo dizainas leidžia greitai montuoti be įrankių ir pagreitinti didelio masto konstrukciją.

pranašumas

1. Apdorotų modelių asortimentas: Visi yra reguliuojami, standartiniai, plastikiniai sparčiai ir greitosios modeliai, suderinami su komponentais nuo 20 iki 55 mm, tenkinantys visus atsparumo įbrėžimų ir greito montavimo reikalavimus.
2.Details premijos taškai: Plastikinio sparno modelis pasižymi dvigubo buferio apsauginiu rėmu, reguliuojamas modelis yra tiksliai suderintas, juodasis modelis turi matinį peizažo mišinį, o greito instaliacijos užkandis buvo išbandytas dėl patvarumo po 100 000 ciklų.
3. Proto garantija: IEC sertifikatas + 12 metų garantija, birių pirkimas su mažais nuostoliais ir ramybė

Diegimo instrukcijos

Prieš montavimą

Patikrinkite, ar modelis sutampa su Saulės galinio spaustuko (20–55 mm) storiu ir išvalykite alyvos dėmes ir dulkes ant montavimo paviršiaus.

Diegimo procedūra

Padėjimas: Korpuso korpusas centre tarp komponento ir kreipiamojo bėgio šono ir suderinkite kraštus.
Išankstinis fiksavimas: rankiniu būdu priveržkite varžtus, kad pritaikytumėte šviesos jėgą ir išlygintumėte komponentus.
Priveržimas: Norėdami užtikrinti tvirtą pritvirtinimą be jokio laisvumo, naudokite sukimo momento veržliaraktį 8–12N · m esant 8–12N · m.

Specialaus leidimo pastaba

Plastikinis sparno galas: plastikinis flanšas turi būti visiškai suderintas su komponento kraštu.
Greitas galutinis spaustukas: pastumdami į kortelės lizdą, paspauskite sagtį, kol ji užfiksuos „spustelėkite“, ir švelniai paspauskite, kol nebus poslinkio.
