Montavimas nuo saulės L formos pėda

Jau daugelį metų dirbame saulės energijos montavimo versle ir čia, Xiamen Honor Energy. Solar Mounting L-Foot paviršius apdorotas anodavimu, siekiant pagerinti atsparumą oksidacijai ir patvarumą lauke. Dėl kompaktiškos L formos konstrukcijos PV L pėda užtikrina stabilų ryšį tarp saulės bėgių ir laikančiųjų konstrukcijų. Jis suderinamas su įprastais saulės energijos montavimo bėgiais, įskaitant 41 × 41 mm ir 41 × 62 mm profilius, ir yra plačiai naudojamas metalinių stogų sistemose, betoninių stogų įrengimuose ir ant žemės montuojamose saulės energijos montavimo konstrukcijose.

Saulės montavimas L pėdos konstrukcija

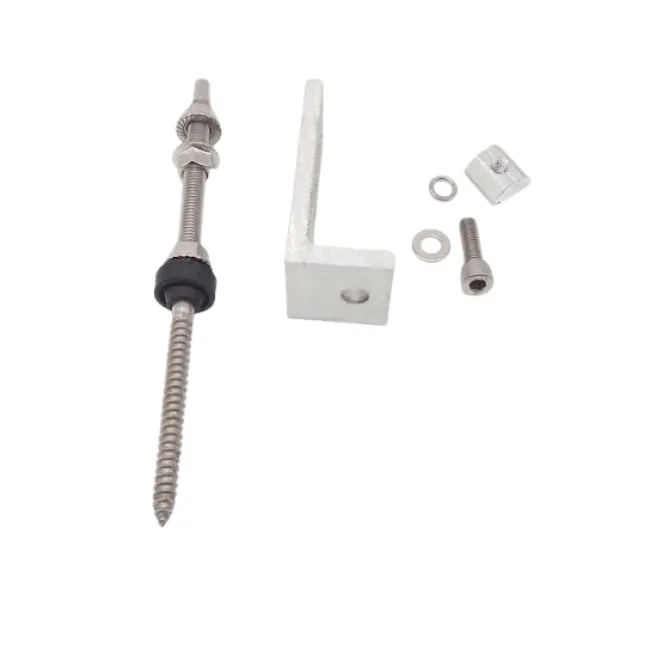

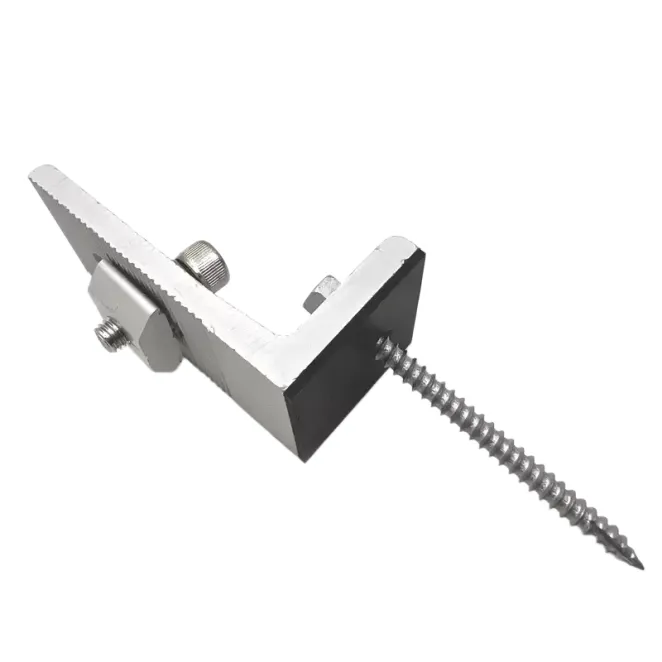

PV L pėda yra stačiakampis laikiklis, naudojamas saulės energijos montavimo sistemose, skirtas sujungti fotovoltinius bėgius su laikančiomis konstrukcijomis. Jis perkelia mechanines apkrovas nuo saulės modulių ir bėgių ant stogo ar pamatų.

Tipiškas apkrovos kelias yra:

Saulės modulis → Bėgis → L pėda → Stogo konstrukcija / pamatas

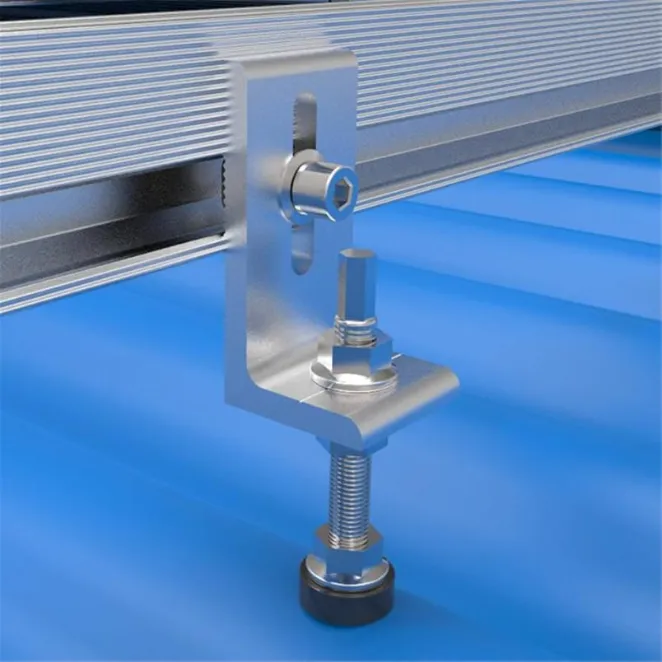

Horizontalus pagrindas tvirtinamas prie atraminio paviršiaus, o vertikali sekcija varžtais jungiasi su saulės bėgeliu. Plyšinė konstrukcija leidžia reguliuoti padėtį montavimo metu, pagerinti bėgių išlygiavimą ir suderinamumą su įvairiomis stogo sąlygomis.

Medžiagos ir paviršiaus apdorojimas

6005-T5 aliuminio lydinys

Saulės tvirtinimo L pėdos daugiausia gaminamos iš 6005-T5 aliuminio lydinio, kuris užtikrina stiprumo, lengvo dizaino ir atsparumo korozijai pusiausvyrą.

Anoduotas paviršius sudaro apsauginį oksido sluoksnį, kuris pagerina atsparumą drėgmei, oksidacijai ir lauko aplinkos poveikiui. Pritaikymui pakrantėje arba labai korozinėje aplinkoje, pagal projekto reikalavimus galima pasirinkti nerūdijančio plieno alternatyvas.

Produkto savybės

Reguliuojamas jungties dizainas

Integruota plyšio konstrukcija leidžia lanksčiai nustatyti padėtį tarp L pėdos ir saulės bėgelio, taip padedant išlaikyti skirtingų tvirtinimo konstrukcijų išlygiavimą.

Lengva aliuminio konstrukcija

Aliuminio lydinio struktūra sumažina komponento svorį, išlaikant mechaninį stiprumą, reikalingą fotovoltiniam montavimui. Dėl to jis tinkamas didelio masto saulės energijos projektams, kur komponentų svoris ir įrengimo efektyvumas yra svarbūs aspektai.

Geležinkelio suderinamumas

Montavimo nuo saulės L kojelės yra suderinamos su dažniausiai naudojamais PV bėgių profiliais, įskaitant:

· 41 × 41 mm aliuminio bėgiai

· 41 × 62 mm aliuminio bėgiai

· Pritaikytos bėgių sistemos

Veikimo charakteristikos

Struktūrinės apkrovos palaikymas

Saulės energijos tvirtinimo L pėdos apkrovos charakteristikos priklauso nuo medžiagos kokybės, storio, matmenų, tvirtinimo būdo ir sistemos konstrukcijos.

Įprastos PV tvirtinimo sistemos, kuriose naudojamos L pėdos, yra skirtos naudoti, kai vėjo greitis yra iki 60 m/s, o sniego apkrova yra apie 1,4–1,5 kN/m². Faktinis našumas priklauso nuo konkretaus projekto konstrukcinių skaičiavimų ir aplinkos sąlygų.

Atsparumas korozijai

Anoduoto aliuminio ir nerūdijančio plieno tvirtinimo detalių derinys užtikrina atsparumą korozijai ilgalaikėms lauko fotovoltinėms reikmėms. Tinkamas medžiagų pasirinkimas padeda sumažinti korozijos riziką, kurią sukelia aplinkos poveikis ir metalų suderinamumo problemos.

Gamybos procesas

Saulės tvirtinimo L kojelės gaminamos taikant procesus, įskaitant štampavimą, ekstruzijos apdorojimą ir CNC apdirbimą.

Standartinei didelės apimties gamybai štampavimas užtikrina vienodus matmenis ir efektyvią gamybą. CNC apdirbimas naudojamas individualiems projektams, specialiems matmenims ir mažos apimties reikalavimams.

Gamybos kokybė orientuota į:

· Matmenų tikslumas

· Išpjovos ir skylės tikslumas

· Paviršiaus apdorojimo nuoseklumas

· Struktūrinis vientisumas

Anodavimo procesas pagerina aliuminio komponentų paviršiaus savybes, padidindamas kietumą, atsparumą korozijai ir atsparumą oro sąlygoms.

Programos

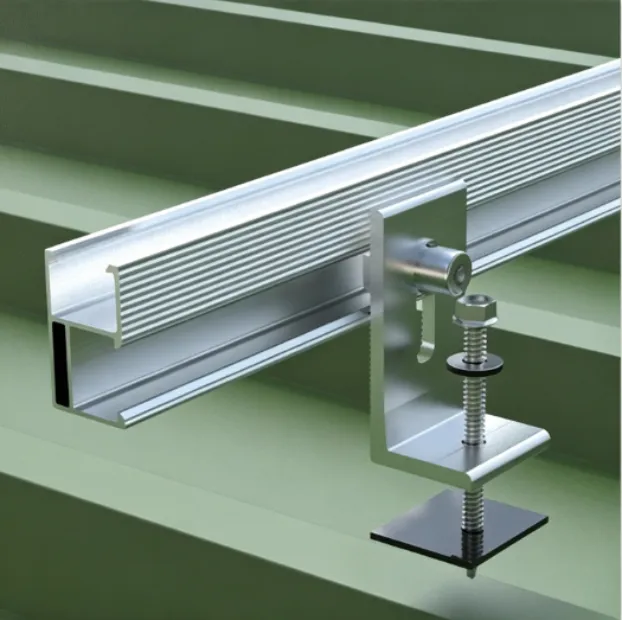

Metalinių stogų saulės kolektorių sistemos

Montavimo nuo saulės L kojelės plačiai naudojamos trapecijos ir gofruoto metalo stogams. Jų kompaktiška konstrukcija leidžia PV bėgius tiesiogiai sujungti su stogą laikančiomis konstrukcijomis naudojant tinkamas tvirtinimo detales.

Stovėjimo siūlių stogų sistemos

Stovintiems stogams su siūlėmis L kojelės gali būti derinamos su stogo spaustukais, kad būtų užtikrintas bėgių sujungimas, tiesiogiai neprasiskverbiant į stogo paviršių.

Betoninių stogų sistemos

Ant betoninių stogų galima sumontuoti L kojeles su tinkamais tvirtinimo pagrindais arba inkarais, kad būtų galima sujungti PV bėgius ir palaikyti saulės modulius.

Ant žemės montuojamos saulės konstrukcijos

Montavimas nuo saulės L-Foot taip pat gali būti naudojamas ant žemės montuojamose saulės sistemose, kur reikalingos reguliuojamos bėgių jungtys ir kompaktiški tvirtinimo komponentai.

Kaip pasirinkti saulės energijos montavimo L formos pėdas

Medžiagos pasirinkimas

Standartinėms fotovoltinėms reikmėms dažniausiai pasirenkamas 6005-T5 aliuminio lydinys su anoduotu apdorojimu dėl jo stiprumo ir svorio santykio bei atsparumo korozijai.

Pakrantės zonoms, pramoninei aplinkai arba vietoms, kuriose korozija yra didesnė, galima pasirinkti nerūdijantį plieną ar kitas korozijai atsparias medžiagas.

Storio pasirinkimas

Galutinis storis turi būti parenkamas atsižvelgiant į sistemos apkrovos reikalavimus, stogo sąlygas ir montavimo konstrukciją.

Matmenų pasirinkimas

L pėdos matmenys turi atitikti saulės bėgelių sistemą ir montavimo struktūrą. Svarbūs parametrai yra pagrindo dydis, vertikalus aukštis, lizdo padėtis ir montavimo angos dizainas.

Individualūs matmenys gali būti sukurti pagal skirtingas saulės energijos montavimo konstrukcijas.

Greito pasirinkimo vadovas

DUK

Q1. Kas yra saulės energijos tvirtinimo L pėda?

Saulės montavimo L pėda yra L formos aliuminio laikiklis, naudojamas PV bėgiams sujungti su stogo konstrukcijomis arba tvirtinimo pamatais. Jis naudojamas kaip pagrindinis jungiamasis komponentas saulės energijos montavimo sistemose.

Q2. Kokia medžiaga naudojama PV L pėdoms?

Dauguma PV L pėdų yra pagamintos iš 6005-T5 aliuminio lydinio dėl mechaninio stiprumo, lengvų savybių ir atsparumo korozijai.

Q3. Kur naudojamos L pėdos?

Saulės energijos montavimo L formos pėda dažniausiai naudojamos metalinių stogų sistemose, betoninių stogų saulės energijos įrenginiuose, ant žemės montuojamose fotovoltinėse konstrukcijose ir komerciniuose fotovoltiniuose projektuose.

4 klausimas. Ar galima pritaikyti saulės energijos montavimo L pėdas?

Taip. Matmenys, storis, lizdo konstrukcija, paviršiaus apdorojimas ir prijungimo būdai gali būti pritaikyti pagal skirtingas saulės energijos montavimo konstrukcijas.

Q5. Koks numatomas aliuminio L pėdų tarnavimo laikas?

Tinkamai parinktos naudojant tinkamas medžiagas, paviršiaus apdorojimą ir suderinamus tvirtinimo komponentus, anoduoto aliuminio L pėdos gali atitikti ilgalaikius fotovoltinių sistemų veikimo reikalavimus.

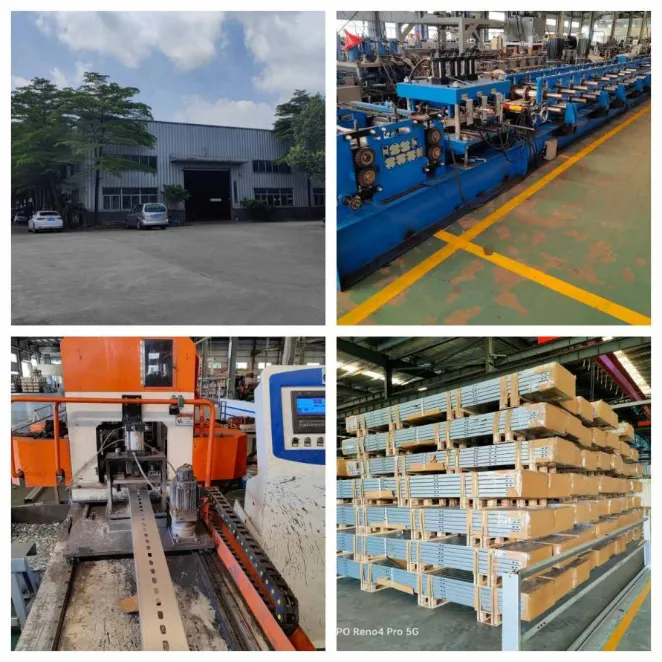

Gamykla ir kokybės kontrolė

„Xiamen Honor Energy“ gamina saulės energijos montavimo priedus vykdydama kontroliuojamus gamybos procesus, įskaitant žaliavų tikrinimą, formavimą arba apdirbimą, paviršiaus apdorojimą ir galutinį kokybės patikrinimą.

Kokybės kontrolė orientuota į medžiagos nuoseklumą, matmenų tikslumą, paviršiaus apdorojimo kokybę ir gaminio veikimą.

Pakavimo parinktys apima medinių ir plieninių padėklų eksportą, kad būtų apsaugoti komponentai transportavimo metu.

Sertifikatai

„Xiamen Honor Energy“ laikosi saulės energijos montavimo komponentų gamybos kokybės valdymo standartų, įskaitant:

· ISO 9001 kokybės vadybos sistema

· Su CE susiję atitikties reikalavimai

· JIS standartinės nuorodos
