Saulės jungiamoji plokštė

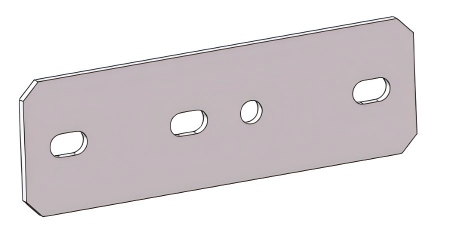

Dalis, vadinama saulės jungiamąja plokšte, iš esmės yra tvirtas, plokščias metalo gabalas, suformuotas kaip storas stačiakampis. Jis pagamintas iš labai tvirto plieno, kuris yra padengtas, kad apsaugotų nuo rūdžių. Jame labai specifiniu, suplanuotu būdu išgręžta daugybė varžtų skylių. Pagrindinė jo užduotis – būti itin tvirta grandimi. Jis veikia kaip tvirta jungtis, kuri sujungiama ir užrakina dvi pagrindines atraminės konstrukcijos dalis: horizontalias sijas, laikančias saulės baterijas aukštyn, ir vertikalius stulpus, pritvirtintus žemėje. Tvirtai sujungus šias dalis, užtikrinama, kad visas plokščių svoris ir jėga bei vėjas būtų saugiai perkeliami per visą konstrukciją ir į žemę.

Prisijungimo būdas

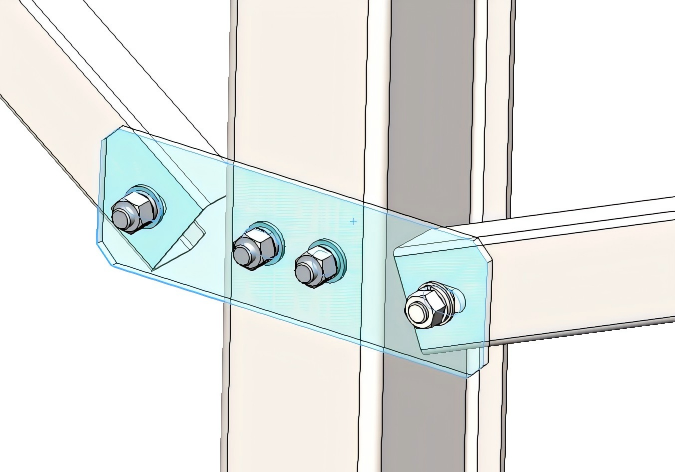

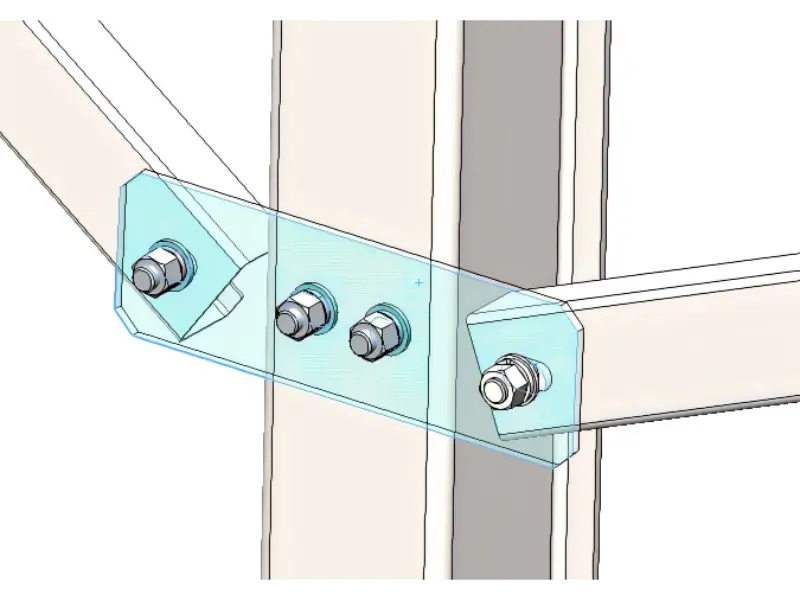

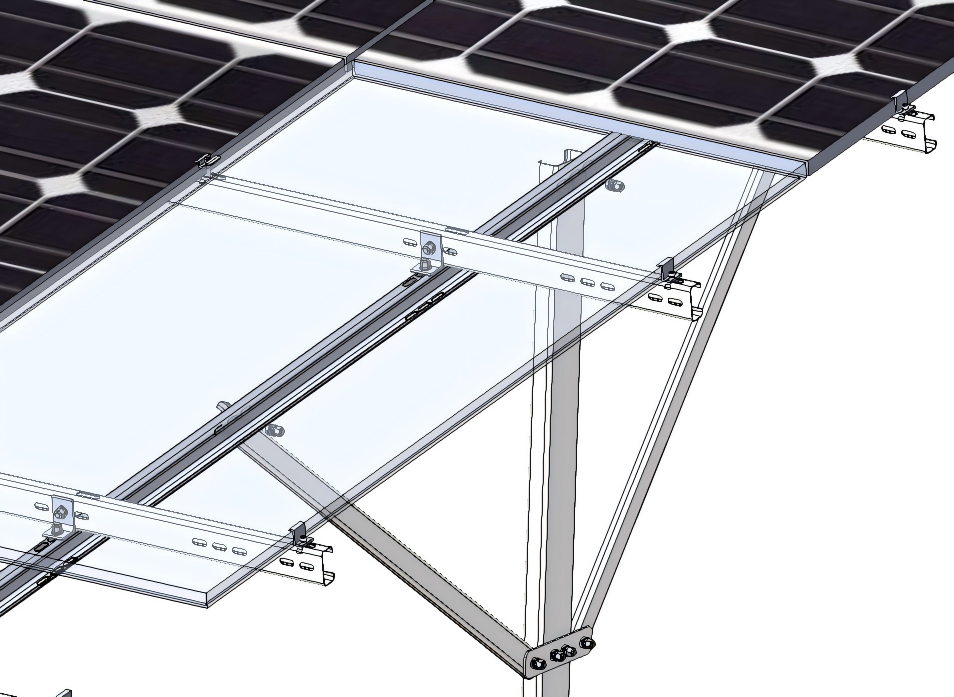

Jungiamoji saulės plokštė dažniausiai randama vieno stulpelio žemės atraminėse sistemose arba žemės atraminėse sistemose, kurioms reikalingas papildomas įstrižas. Taip yra todėl, kad jis efektyviai perduoda visas jėgas pagrindinei kolonai, taip sustiprindamas pagrindinės išilginės sijos ilgį ir pritvirtindamas ją vietoje. Jame turi būti mažiausiai keturios skylės: išorinės skylės, skirtos įstrižainės tvirtinimo detalėms sujungti, ir dvi centrinės skylės, skirtos pagrindinei kolonai sujungti.

Saulės kolektorių jungiamosios plokštės skylės abiejose pusėse paprastai yra išdėstytos poromis, nes paprastai prie kolonėlės reikia pritvirtinti tik du pasvirusius kabelius. Centrinės skylės paprastai yra išdėstytos horizontaliai poromis arba vertikaliai poromis. Nors orientacija skiriasi, įtempių pasiskirstymas iš esmės išlieka toks pat. Šiais laikais skylės paprastai projektuojamos vertikaliai, kad būtų išvengta įtempių koncentracijos išilgai tos pačios horizontalios linijos, taip padidinant stabilumą.

Dizaino ypatybės

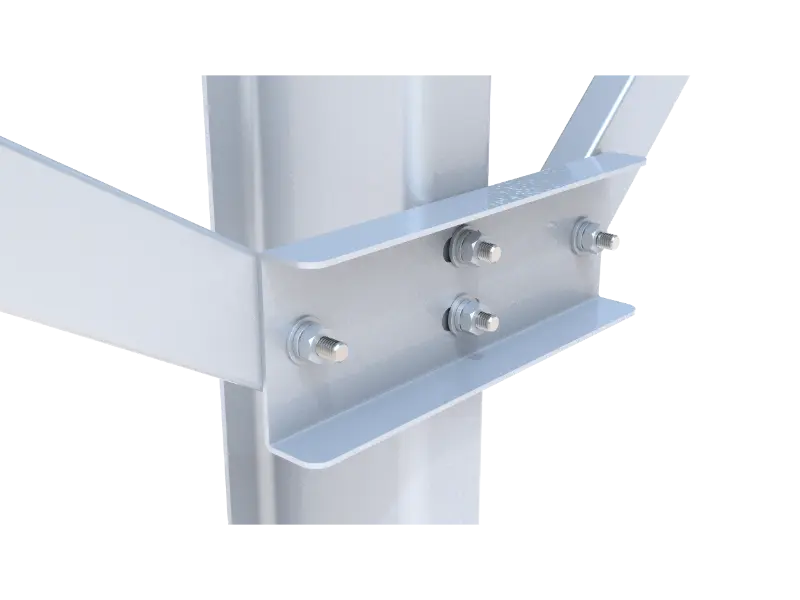

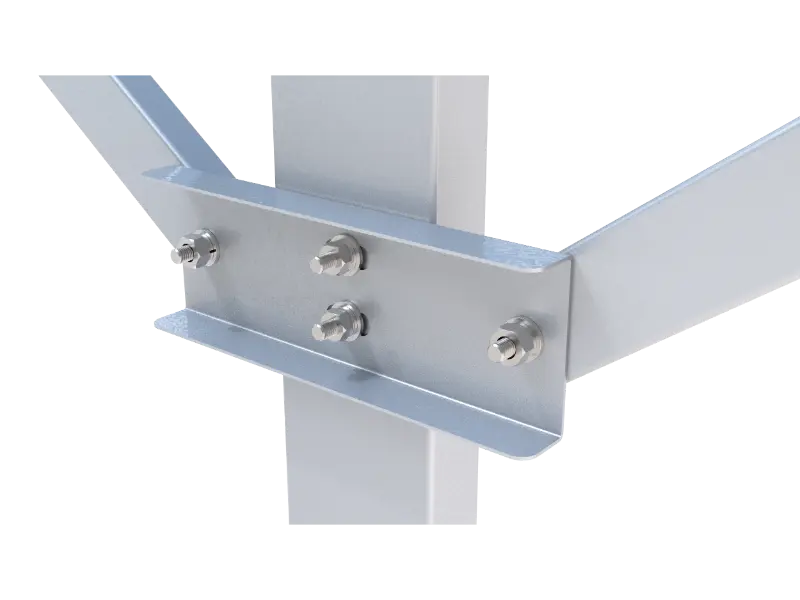

„Mount“ saulės jungiamoji plokštė taip pat turi išmanų dizainą: jos viršutinis ir apatinis kraštai sulenkti arba užlenkti. Statybininkai dažnai naudoja šią formą vietose, kuriose pučia stiprus vėjas ar sninga. Sulenkti jungiamosios plokštės kraštai veikia taip pat, kaip sutvirtinti tvirtos siuntimo dėžutės kampai. Tai ne tik išvaizda; jis iš tikrųjų užfiksuoja metalą į daug standesnę formą, kuri yra atspari lankstymui.
