Viduriniai ir galiniai spaustukai

Būkime sąžiningi – kai žmonės kalba apie PV tvirtinimo sistemas, visas dėmesys nukreipiamas į bėgius, stulpelius, pamatus. Tačiau dalys, kurios iš tikrųjų laiko saulės baterijas, yra spaustukai -vidurio spaustukai ir galas klstiprintuvai. Įmonėje „Xiamen Honor Energy“ mes dirbame šiame versle pakankamai ilgai, kad žinotume vieną dalyką: jei jūsų spaustukai sugenda, visas jūsų masyvas turės problemų.

Kas tiksliai yra viduriniai ir galiniai spaustukai ir kodėl jums reikia abiejų?

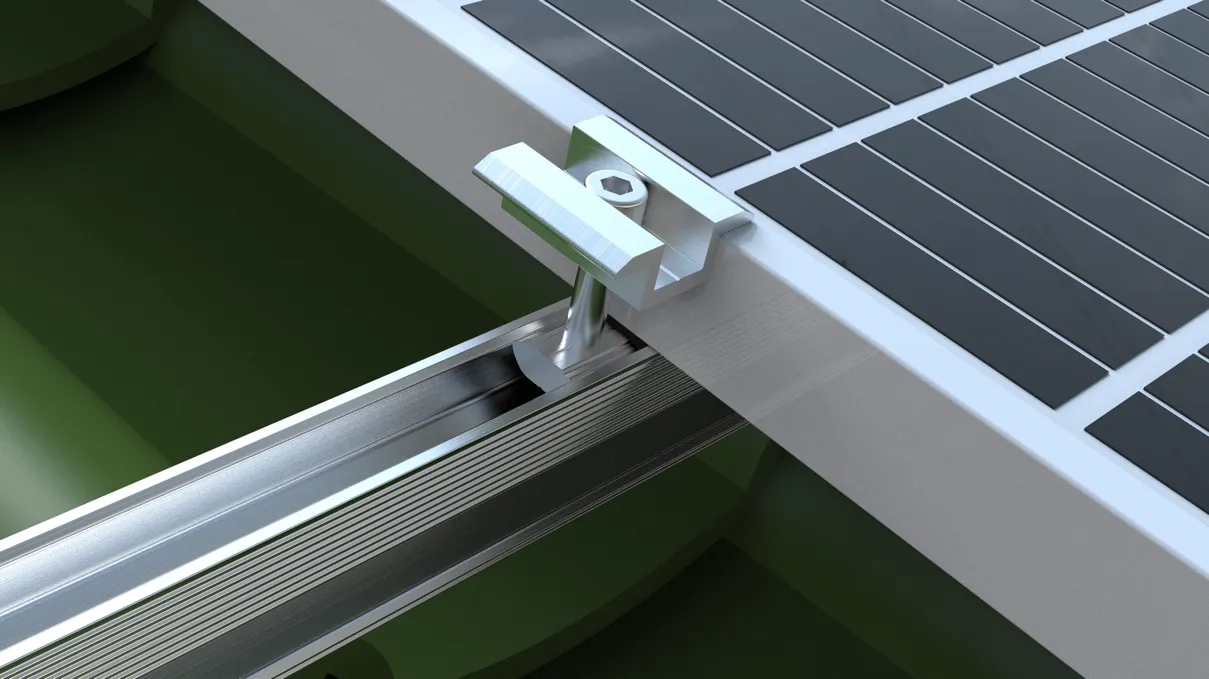

Sąžiningai, jie abu atlieka tą patį pagrindinį darbą: laiko saulės baterijas ant bėgių. Bet kur jie sėdi, labai svarbu. Viduriniai spaustukai patenka tarp dviejų plokščių.

Įsivaizduokite taip – ​​turite vieną skydelį kairėje ir vieną dešinėje, o viduryje esantis spaustukas yra tiesiai į tarpą, tuo pačiu metu sugriebdamas abiejų kraštą. Jis išlaiko tolygų atstumą, neleidžia plokštėms nukrypti nuo išlygiavimo ir viską tvirtai užfiksuoja prie bėgelio apačioje. Kiekvienai panelei reikia dviejų iš jų – po vieną iš abiejų pusių. Galiniai spaustukai yra knygų laikikliai. Jie eina pačioje kiekvienos eilutės pradžioje ir pabaigoje, sugriebdami tik išorinį pirmosios ir paskutinės skydelio kraštą. Jų užduotis yra neleisti, kad visa eilė nenuslystų į šoną, kai pučia vėjas. Be jų ta plokščių eilė laikui bėgant pamažu atsilaisvintų. Taigi paprastai: viduriniai spaustukai jungiasi, o galiniai spaustukai uždengia. Naudokite abu, kitaip jūsų masyvas ilgai neišliks kartu. Kiekvienos plokščių eilės išoriniuose kraštuose montuojami galiniai spaustukai (taip pat vadinami šoniniais arba kraštiniais spaustukais). Kiekvienas galinis gnybtas laiko tik vieną išorinį modulio kraštą, kuris veikia kaip „dangtelis“, neleidžiantis visai eilei pasislinkti į šoną esant stipriam vėjui ar vibracijai. Galiniai gnybtai reikalauja kruopštesnio dizaino nei viduriniai gnybtai, nes jie sugriebia tik vieną plokštę – esant apkrovai, jie linkę suktis arba nuslysti nuo rėmo, jei nėra tinkamai sukonstruoti. Paprastais žodžiais tariant: viduriniai spaustukai tvarko jungtis tarp plokščių, o galiniai spaustukai – kraštus. Jums reikia abiejų, kad atskirų plokščių eilė taptų viena tvirta struktūra.

Specifikacijos

Suderinamas su dauguma rinkoje esančių plokščių Mūsų viduriniai ir galiniai spaustukai sukurti taip, kad būtų suderinami maksimaliai. Pagrindinių PV modulių rėmų storis svyruoja nuo 30 mm iki 50 mm, o mūsų produktai apima beveik visus juos. Standartiniai vidurinių spaustukų dydžiai (modulio storis): 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Standartiniai galinių spaustukų dydžiai (modulio rėmo aukštis): 35 mm / 40 mm / 45 mm / 50 mm Gnybto ilgis: Standartinis 40 mm, 50 mm, ilgis 60 mm pagal užsakymą. Atstumas tarp plokščių (vidurinis gnybtas): 20 mm, 26 mm, 28 mm ir tt. Taip pat siūlome reguliuojamus vidurinius spaustukus ir reguliuojamus galinius spaustukus, kurie apima 30/34/38/42 mm arba 35/40/45/50 mm viename modelyje. Mažiau SKU jūsų sandėlyje, mažiau galvos skausmo darbo vietoje.

Medžiagos ir apdaila

Aliuminio korpusas, nerūdijančio plieno aparatūros spaustukai laikomi lauke, kasmet veikiami saulės, lietaus ir temperatūros svyravimų. Jei medžiaga netinkama, jie surūdys per trejus ar penkerius metus. Mūsų viduriniai ir galiniai spaustukai yra pagaminti iš aliuminio lydinio 6063-T5 – labiausiai patikrinto ir plačiausiai naudojamo aliuminio klasės PV montavimo pramonėje. Jis pasižymi dideliu atsparumu tempimui, mažu svoriu ir puikiu atsparumu korozijai, o tarnavimo laikas lauko aplinkoje yra 20–25 metai. Paviršiaus apdorojimas anoduotas – natūralaus sidabro arba skaidrios spalvos, oksido plėvelės storis 8-10 mikronų. Ši plona plėvelė žymiai pagerina atsparumą korozijai. Specialiems poreikiams taip pat yra juoda anoduota arba elektroforetinė danga. Apkaustai yra nerūdijančio plieno 304 arba 316 – varžtai ir veržlės, kurios nerūdys, kol aliuminio dalys vis dar yra geros būklės. Neslystantys trinkelės yra pagamintos iš EPDM gumos (etileno propileno dieno monomero), dedamos tarp apkabos ir modulio rėmo. Šios trinkelės tarnauja dviem tikslams: padidina trintį, kad skydas nejudėtų veikiant vėjo apkrovoms, ir sušvelnina suspaudimo jėgą, kad nesubraižytų ar nedeformuotų aliuminio rėmo. EPDM guma yra atspari UV spinduliams ir senėjimui, patikimai veikia nuo -40°C iki 80°C.

Kokių rūšių mes siūlome?

Manote, kad viduriniai ir galiniai spaustukai yra gana nesudėtingi – dažniausiai taip ir yra. Tačiau bėgant metams mes sužinojome, kad vienas dydis tikrai netinka visiems. Skirtingi projektai, skirtingos plokštės, skirtingos svetainės sąlygos – visi jie prašo kažko šiek tiek kitokio. Taigi štai ką mes laikome sandėlyje: Standartiniai viduriniai spaustukai – tai jūsų darbiniai arkliukai. Jie tinka įprastoms įrėmintoms kristalinio silicio plokštėms, tokioms, kokias matote 90 % projektų. Suderinamas su modulių storiais nuo 30 mm iki 50 mm. Nieko įmantraus, tiesiog tvirtas ir patikimas. Standartiniai galiniai spaustukai – ta pati idėja, tik išoriniams kraštams. Tas pats storio diapazonas, toks pat paprastas montavimas. Jie daro tiksliai tai, ką turi daryti, ir daro tai gerai.

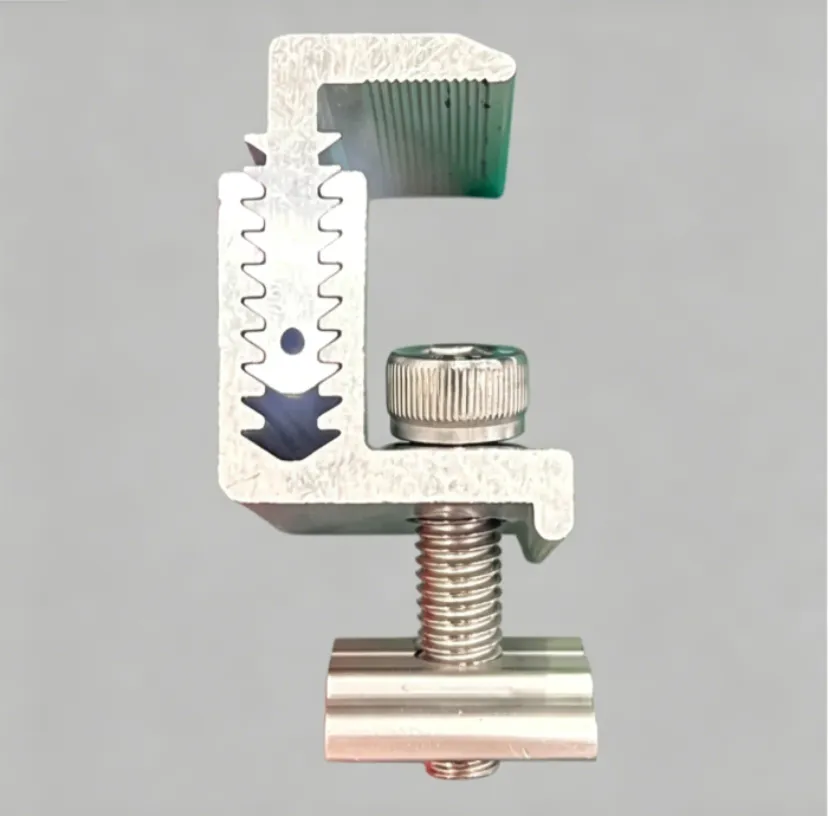

Reguliuojami viduriniai spaustukai

Čia viskas tampa protinga. Vienas spaustukas dengia kelis storius – 30/34/38/42 mm arba 35/40/45/50 mm viename modelyje. Nebereikia spėlioti, kokio storio jums reikia, nebereikia turėti keturių skirtingų dalių keturiems skirtingiems darbams atlikti. Paimkite vieną dėžutę ir būsite patenkinti daugeliu scenarijų. Reguliuojami galiniai spaustukai – ta pati reguliuojama koncepcija, bet kraštų padėčiai. Suteikia tokį patį lankstumą eilučių galuose. Plonos plėvelės vidurio ir galo spaustukai – tai šiokia tokia ypatybė. Plonos plėvelės moduliai yra daug plonesni nei standartinės kristalinės plokštės – mes kalbame apie 5–7,7 mm. Įprasti spaustukai tiesiog jų tinkamai nelaikys. Taigi gaminame tam skirtus siauresnio žandikaulio profilio, specialiai sukurtus tam, kad tvirtai laikytų plonasluoksnes plokštes nepažeidžiant kraštų. Tokia yra mūsų sudėtis. Jei jums reikia kažko, nepriklausančio šiems standartiniams pasiūlymams – nestandartinio storio, konkretaus ilgio, tam tikros apdailos – galime atlikti ir užsakymą.

Montavimas

Paprastas, greitas, nereikalaujantis gręžimo Gnybtų montavimas yra nesudėtingas – nereikia gręžti pačių plokščių. Standartinė procedūra: pritvirtinkite bėgelius (U kanalo, C kanalo arba aliuminio bėgelius) prie atraminės konstrukcijos, padėkite PV plokštes ant viršaus, uždėkite vidurinius spaustukus tarp gretimų plokščių ir galinius spaustukus prie išorinių kraštų, tada priveržkite varžtus. Kiekvienam moduliui reikia dviejų vidurinių spaustukų, o kiekvienai eilutei reikia dviejų galinių spaustukų. Rekomenduojamas priveržimo momentas yra 8-15 N·m, priklausomai nuo modulio storio ir vietos sąlygų. Per laisvas, o plokštės pasislinks vėjyje; per ankšta, todėl galite sugadinti modulio rėmą. Išsamios sukimo momento rekomendacijos pridedamos prie kiekvienos siuntos.

Programos

Nuo stogų iki antžeminių laikiklių, stoginės automobiliui iki BIPV vidurinių spaustuvų ir galinių spaustukų yra naudojami praktiškai visų tipų PV įrengimuose. Paskirstytas stogo PV: gofruoti plieniniai stogai, plokštieji betoniniai stogai, čerpiniai šlaitiniai stogai – pritvirtina plokštes prie bėgių. Ant žemės montuojami saulės energijos ūkiai: dešimtys tūkstančių plokščių, sujungtų skydeliais su viduriniais ir galiniais spaustukais. O automobilių stoginės? Ta pati istorija – plokštės pritvirtinamos prie stoginės, o spaustukai daro tai, ką visada: viską tvirtai laiko.

BIPV yra šiek tiek kitoks, nes plokštės iš tikrųjų yra paties pastato dalis. Bet spėk ką? Vis tiek reikia spaustukų. Jie nėra neprivalomi.

Tiesą sakant, visai nesvarbu, ar naudojate vieno stiklo, ar dvigubo stiklo modulius, plokščius ar pakreiptus – viduriniai ir galiniai spaustukai yra klijai, apsaugantys visą masyvą nuo subyrėjimo. Be jų jūs neturite nieko, išskyrus krūvą palaidų plokščių.

Kodėl verta rinktis mūsų gaminius?

Mes to nedrąsinsime – „Xiamen Honor Energy“ jau daugelį metų dirba PV montavimo versle. Mes tiksliai žinome, kur viskas vyksta netinkamai saulės energijos įrenginiuose. Gnybtai gali būti maži, tačiau jie sugenda dažniau, nei žmonės tikisi. Atsipalaidavę varžtai, pasenusi guma, susidėvėjusi anoduota danga – bet kuri iš šių detalių gali pakenkti visos matricos saugumui. Štai kodėl mes neapsiribojame medžiagomis: 6063-T5 aliuminiu, 304 nerūdijančiu plienu ir EPDM guma – visa tai patvirtinti, pramonės standartiniai sprendimai. Tinkamas anodavimas reiškia 20 metų tarnavimo lauke be problemų. Mūsų specifikacijos apima daugumą rinkoje esančių plokščių – 30–50 mm storio, iš esmės visos. Ir jei jums reikia nestandartinių dydžių, mes taip pat galime tai padaryti. Gnybtai maži. Tačiau nenuvertinkite jų. Jei jums reikia patikimų spaustukų, kurie jūsų nenuvils, susisiekite.
