Balkono montavimas

„Xiamen Honor Energy“ gamina saulės energijos montavimo sistemas ir komponentus, skirtus įvairioms fotovoltinės instaliacijos aplinkoms, kurių kokybės valdymas palaikomas pagal ISO 9001 ir atitinkamus gaminių bei rinkos atitikties reikalavimus.

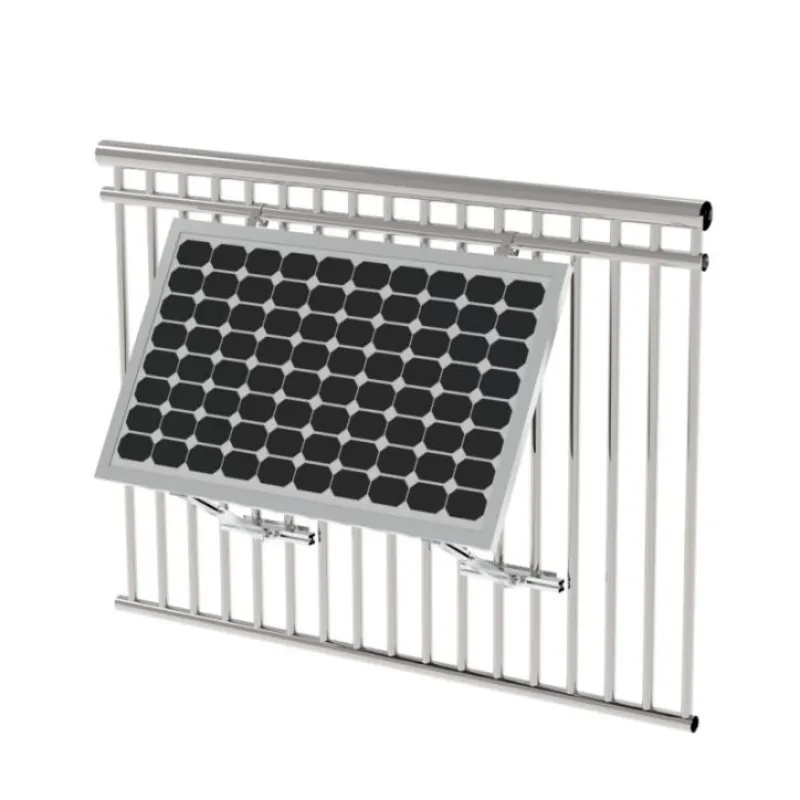

Balkono montavimas skirtas PV įrenginiams, kur įprastinė tvirtinimo ant stogo konstrukcija nėra praktiška. Jo prispaudžiama konfigūracija sujungia saulės kolektorių tvirtinimo konstrukciją su suderinamu balkono turėklu, todėl montuojant nereikia gręžti turėklų.

Ši konfigūracija ypač tinka balkonų ir terasų įrengimams, kur laisvos montavimo vietos yra ribotos arba nepageidautina nuolatinis gręžimas. Montavimo tinkamumas turi būti patvirtintas pagal turėklų konstrukciją, PV modulio specifikacijas, vietos sąlygas ir taikomus vietinius reikalavimus.

Savybės

Užspaudžiamas montavimas

Montavimo konstrukcija tvirtinama tiesiai prie suderinamų balkono turėklų, neįgręžiant į turėklą. Tai sumažina konstrukcijų modifikavimo darbus montavimo metu ir suteikia galimybę montuoti balkonus, kuriuose įprastas stogo tvirtinimas negalimas arba netinkamas.

Sistema skirta iki 52 mm skersmens turėklams, atsižvelgiant į faktinį turėklų profilį ir montavimo konfigūraciją.

Reguliuojamas pakreipimo kampas

Tvirtinimo sistema suteikia reguliuojamą pasvirimo diapazoną nuo 15° iki 30°. Kampą galima pasirinkti pagal balkono orientaciją, modulių išdėstymą, laisvą erdvę, įrengimo sąlygas.

Reguliuojama konstrukcija taip pat leidžia keisti skydo padėtį pasikeitus montavimo reikalavimams.

AL6005-T5 aliuminis ir SUS304 nerūdijantis plienas

Pagrindinėje tvirtinimo konstrukcijoje naudojamas AL6005-T5 aliuminis, o nurodytiems komponentams ir tvirtinimo detalėms naudojamas nerūdijantis plienas SUS304.

Šis derinys suteikia lengvą aliuminio tvirtinimo konstrukciją su nerūdijančio plieno komponentais, parinktais lauko PV montavimui. Medžiagos yra tinkamos ilgalaikiam normalioms lauko sąlygoms, atsižvelgiant į įrengimo vietos aplinkos sąlygas.

Suderinamas su 30–35 mm rėmeliais saulės kolektoriais

Balcony Solar Mount skirtas įrėmintoms saulės kolektorių plokštėms, kurių rėmo storis 30–35 mm.

Skydo rėmo storis yra svarbus suderinamumo parametras, tačiau nustatant galutinį suderinamumą taip pat reikia atsižvelgti į modulio matmenis, rėmo profilį, svorį ir montavimo konfigūraciją. Projektų paraiškoms „Xiamen Honor Energy“ gali peržiūrėti atitinkamų skydų ir turėklų matmenis prieš gamindama.

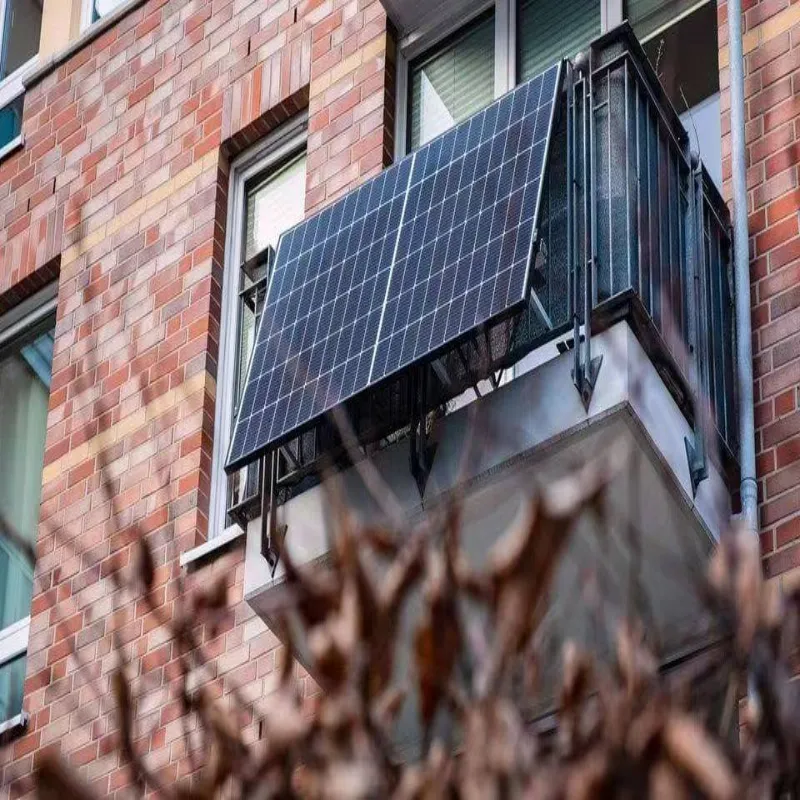

Kompaktiškas balkono erdvės naudojimas

Montavimo konstrukcija suprojektuota aplink esamą balkono turėklą, todėl PV modulius galima montuoti nenaudojant įprastos stogo tvirtinimo konstrukcijos.

Dėl to jis tinkamas balkonams, terasoms, terasoms ir kitoms ribotos erdvės fotovoltinėms reikmėms. Galutinis modulio išdėstymas priklauso nuo turimo turėklų ilgio, balkono išdėstymo, modulio matmenų ir taikomų konstrukcinių reikalavimų.

20+ metų suprojektuotas tarnavimo laikas

Balkono saulės kolektoriaus suprojektuotas tarnavimo laikas yra daugiau nei 20 metų.

Produktas sujungia AL6005-T5 aliuminį ir SUS304 nerūdijantį plieną su tvirtinimo konstrukcija, skirta ilgalaikiam lauko fotovoltiniam naudojimui. „Xiamen Honor Energy“ suteikia 10 metų garantiją pagal galiojančias garantijos sąlygas.

Techninės specifikacijos

DUK:

1 klausimas: ar dėl šio laikiklio reikia gręžti balkono turėklus?

Ne. „Xiamen Honor Energy Balcony Solar Mount“ turi tvirtinimo konfigūraciją, kuri tvirtinama prie suderinamų balkono turėklų neįgręžiant į turėklą. Prieš montuojant reikia patikrinti turėklų konstrukciją ir vietos įrengimo reikalavimus.

2 klausimas: kokios saulės baterijos yra suderinamos su šiuo balkono laikikliu?

Laikiklis skirtas įrėmintoms saulės kolektorių plokštėms, kurių rėmo storis 30–35 mm. Galutinis suderinamumas taip pat turėtų būti patvirtintas atsižvelgiant į plokštės matmenis, rėmo profilį, svorį ir tvirtinimo konfigūraciją.

3 klausimas: kokie turėklų dydžiai yra suderinami su tvirtinimo sistema?

Nurodytas suderinamumas su turėklais yra iki 52 mm skersmens. Faktinis suderinamumas priklauso nuo turėklų profilio, geometrijos, laisvos tvirtinimo vietos ir spaustuko konfigūracijos.

4 klausimas: kokį pakreipimo kampą galima reguliuoti?

Tvirtinimo sistema suteikia reguliuojamą pasvirimo diapazoną nuo 15° iki 30°. Tinkamas kampas priklauso nuo balkono orientacijos, plokščių išdėstymo, šešėlių sąlygų ir vietos reikalavimų.

5 klausimas: kokios medžiagos naudojamos saulės kalnui?

Pagrindinėje tvirtinimo konstrukcijoje naudojamas AL6005-T5 aliuminis ir SUS304 nerūdijantis plienas. Šios medžiagos parenkamos atsižvelgiant į tvirtinimo sistemos konstrukcinius ir lauko reikalavimus.

6 klausimas: ar galite patikrinti suderinamumą prieš gamindami?

Taip. „Xiamen Honor Energy“ gali peržiūrėti atitinkamas PV modulio specifikacijas, modulio rėmo matmenis, turėklų matmenis ir projekto brėžinius, kad nustatytų, ar tinkama standartinė tvirtinimo konfigūracija.

Gamykla ir kokybės kontrolė

Xiamen Honor Energy gamina saulės energijos montavimo komponentus vykdydama kontroliuojamus gamybos ir tikrinimo procesus, apimančius medžiagų tikrinimą, formavimą ar apdirbimą, paviršiaus apdorojimą, surinkimą ir galutinį patikrinimą.

Kokybės kontrolė orientuota į:

Medžiagų ir matmenų valdymas padeda išlaikyti tvirtinimo komponentų ir numatomos PV įrengimo konfigūracijos nuoseklumą.

Projekto užsakymams gaminio specifikacijos ir montavimo reikalavimai gali būti peržiūrėti pagal taikomą modulį, turėklus ir montavimo sąlygas.

Pakavimo galimybės apima eksportuojamus medinius ir plieninius padėklus, pakavimo būdą parenkant pagal komponentų matmenis, kiekius ir transportavimo reikalavimus.

Sertifikatai

„Xiamen Honor Energy“ savo gamybos veiklai vykdo pagal ISO 9001 kokybės valdymo sistemą.

Atitinkami produkto ir rinkos reikalavimai:

· ISO 9001 kokybės vadybos sistema

· Su CE susiję atitikties reikalavimai

· Su JIS susiję reikalavimai, jei taikoma

Taikomi atitikties dokumentai priklauso nuo gaminio konfigūracijos, diegimo programos ir paskirties rinkos.
