PV stogo kliploks: suderinkite profilį, sumontuokite teisingai

Honor Energija, profesionalus tiekėjas, kurio specializacija yraPV montavimo sistemos priedai. Nuo stogo kliplokų iki atitinkamų bėgių – siūlome visą vieno sustojimo sprendimų asortimentą. Mūsų kliplokai dengia kampinio tipo, stovimosiūlių, trapecinių ir naujausių integruotų konstrukcijų, suderinamų su praktiškai visais rinkoje esančiais pagrindiniais profiliuoto plieno lakštais, taip pat galima pritaikyti nestandartinius pritaikymus. Bėgių pusėje turime įvairių specifikacijų didelio stiprumo aliuminio bėgius ir nerūdijančio plieno jungtis, kad atitiktume skirtingus apkrovos ir tarpatramio reikalavimus. Nesvarbu, ar esate EPC įmonė, montuotojas ar tas, kuris iš tikrųjų apmoka sąskaitas – „Xiamen Honor Energy“ aprūpina jus patikimais produktais ir greitu, be rūpesčių palaikymu.

Dabar apie stogo kliplokus: pagrindinis jų darbas yra gana paprastas – jie įsirėžia į iškilusias plieninio stogo briaunas ir laiko visą fotovoltinio bėgelio ir skydų sistemą. Šiek tiek suskaidykime.
Pirmiausia jie tvirtai laiko plokštes. Tai ir yra esmė – užtikrinti, kad jūsų moduliai liktų nepakitę per lietų, vėją ar bet kokius orus.
Antra – ir tai yra didelis, skirtas kampiniams ir stovintiems stogams su siūlėmis – šiems kliplokams nereikia gręžti nė vienos skylės. Jei nėra skylių, tai nėra nuotėkio. Išsaugosite originalią stogo hidroizoliaciją, o tai yra būtent tai, ko norite, kai dirbate su gamyklų ar sandėlių stogais. Dėl to jie puikiai tinka dideliems pramoniniams ar sandėlių stogams.

Atsparumo vėjui gerinimas – kai kurie kliplokai yra specialiai sukurti kaip anti-pakilimo tipai, suteikiantys papildomos laikymo jėgos prieš stiprias pakilimo jėgas audros metu.

Pritaikomi skirtingiems briaunų profiliams – kliplokai gali būti pagaminti pagal užsakymą, kad atitiktų tikslią plieno lakštų briaunų formą ir dydį, užtikrinant tvirtą prigludimą.
Be to, kliplokai taip pat naudojami taifūnui atspariose sistemose, sniego slydimo įtaisuose ir netgi dekoratyvinių aliuminio plokščių tvirtinimui ant stogų.

Pagrindinės stogo kliplokso savybės

Jokių kompromisų dėl hidroizoliacijos – tai didžiausias pardavimo taškas. Kadangi skylės nėra išgręžtos, originali vandeniui atspari membrana lieka nepažeista. Ypač stovimos siūlės kliplokai įkanda tiesiai ant užrakintų kraštų, praktiškai pašalindami bet kokią nutekėjimo riziką.



Greitas montavimas – daugelį komponentų galima iš anksto surinkti gamykloje; vietoje, tiesiog prisukite juos į vietą ir priveržkite varžtus. Taip sutaupoma ir laiko, ir darbo.
Lengvas ir atsparus korozijai – dauguma kliplokų yra pagaminti iš aliuminio lydinių (pvz., 6063-T5 arba 6005-T5), kurių paviršius yra anoduotas. Jie suteikia mažai papildomos apkrovos stogui ir išlaiko 1000 valandų ar daugiau druskos purškimo bandymus.



Tačiau jie turi ir trūkumų – nors kliplokai nėra skvarbūs, jie nėra visam laikui pritvirtinti prie stogo. Esant ilgalaikėms vėjo, sniego ar seisminėms apkrovoms, jie gali palaipsniui atsilaisvinti ar net atsiskirti. Todėl būtina reguliariai tikrinti.
Iš anksto reikia patikrinti keliamąją galią – profiliuotų plieninių stogų laikomoji galia yra ribota. Papildomas PV sistemos svoris neturi viršyti pradinės projektinės apkrovos. Pramonės praktika siūlo maždaug 0,15 kN/m² naujoms apkrovoms; realiai bendras plokščių ir tvirtinimo sistemos svoris paprastai svyruoja nuo 20 iki 35 kg vienam kvadratiniam metrui. Prieš montuodami visada gaukite originalius konstrukcinius brėžinius ir patikrinkite apkrovą.

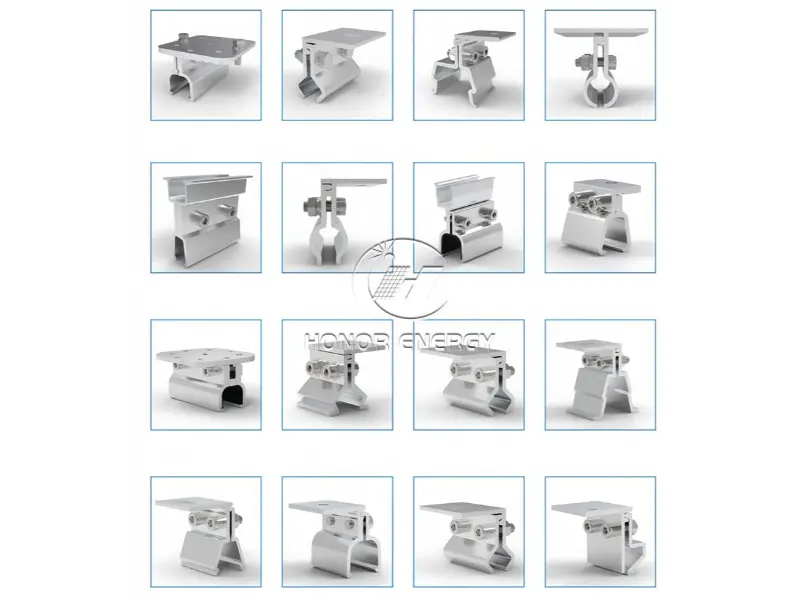

Pagrindiniai stogo kliplokų tipai

Kliploko pasirinkimas visiškai priklauso nuo plieno lakšto profilio. Skirtingoms šonkaulių formoms reikalingas skirtingas kliploko dizainas.

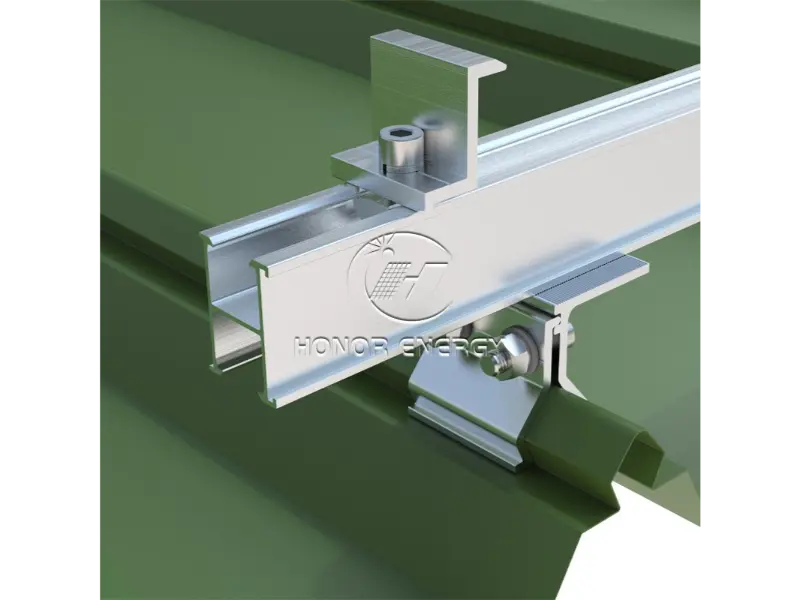

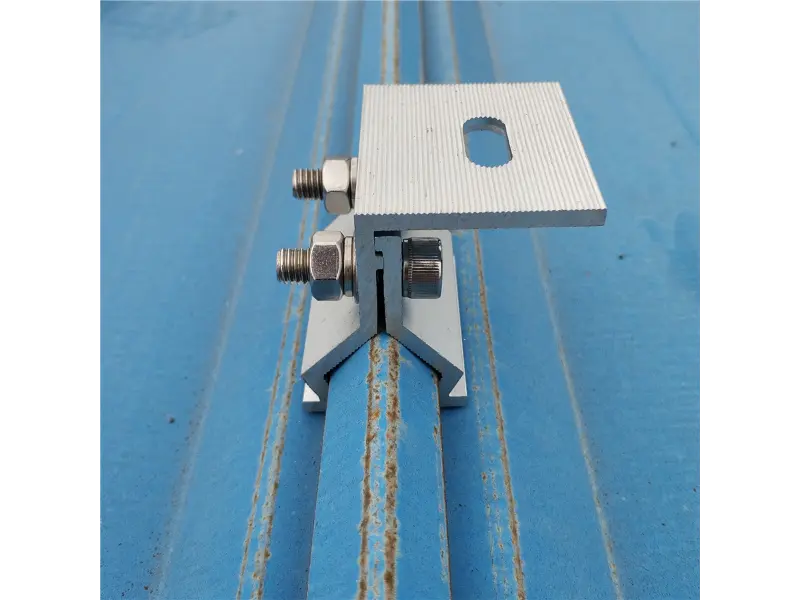

Kampinio tipo kliploks

Tinkamas stogo profilis: kampinio tipo profiliuoti plieno lakštai (dažnieji modeliai: 470, 760, 820 ir kt.).
Kampinio tipo paklodės yra su ta kampuota briauna – tai puikios formos kliplokui sugriebti. Mūsų kliplokai turi žandikaulius, kurie sukurti taip, kad įkąstų tiesiai į tą šonkaulį, o geriausia dalis? Per stogą neišmuši nė vienos skylės. Montavimas nesudėtingas: uždėkite aliuminio klipą ant briaunos ir priveržkite varžtus.
Šiais laikais galima įsigyti integruotų kampinio tipo kliplokų, kurie visiškai pašalina montavimo bėgelių poreikį – modulius galima tvirtinti tiesiai prie kliploko, ženkliai sumažinant montavimo laiką.

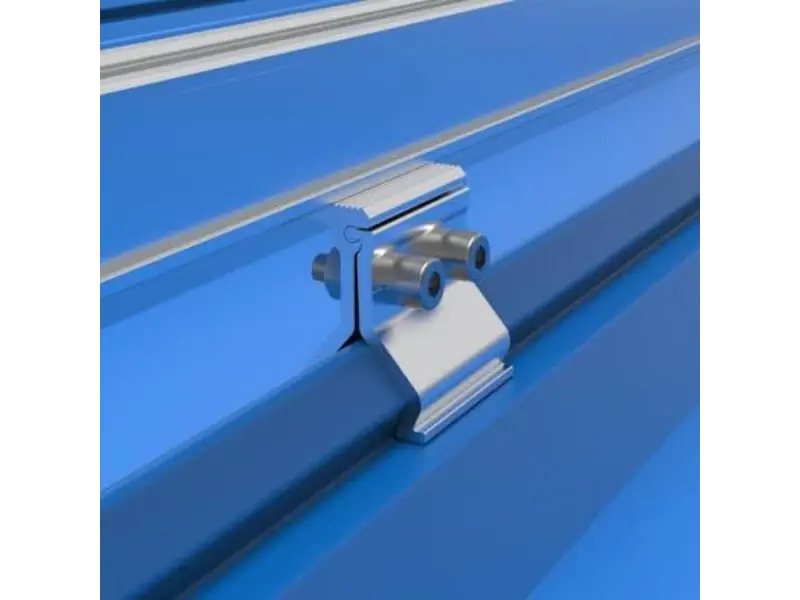

Stovi-Siūlės kliploks

Tinkamas stogo profilis: profiliuoti plieno lakštai su stovinčiomis siūlėmis (dažniausi modeliai: 400, 430 ir kt.).
Šių lakštų šonkauliai pakeliami vertikaliai ir surišti. kliplokai tiesiog tvirtinami ant vertikalios siūlės – vėlgi nereikia prasiskverbti. Realiuose projektuose, tokiuose kaip Hefėjaus BOE puslaidininkių stogo fotovoltinės elektrinės gamykla, tvirtinimo sistemai buvo naudojami pagal užsakymą sukurti stovintys kliplokai.



Trapeciniai (T tipo) kliplokai

Tinkamas stogo profilis: trapecijos formos profiliuoti plieno lakštai.
Trapecijos formos lakštai turi paprastas, trapecijos formos briaunas be sudėtingų kampinių ar stovimųjų siūlių tipo fiksavimo ypatybių. Šie šonkauliai nesuteikia patikimo kliplokingo taško; todėl dabartinė standartinė praktika yra naudoti savisriegius varžtus, kurie prasiskverbia per plieno lakštą ir įsmeigiami į apačioje esančias apkabas.
Neigiama pusė yra akivaizdi – gręžiant pramušamas vandeniui atsparus sluoksnis, todėl susidaro galimas nuotėkio kelias. Trapecijos formos stogams itin svarbios papildomos hidroizoliacijos priemonės: tarp kliploko ir plieno lakšto įdėkite EPDM guminius trinkelius, o aplink kiekvieną varžto skylę užtepkite oro sąlygoms atsparų konstrukcinį silikoninį sandariklį (kuri gali trukti ilgiau nei 10 metų). 2023 m. taifūnas Nantonge nuvertė 12 PV projektų – daugiau nei 60 % gedimų buvo atsekami dėl korozijos ir lūžių gręžtose vietose.



Integruotas kliploks

Tai naujesnis dizainas, pašalinantis tvirtinimo bėgelius. Kliplokas yra vientisas, lengvas ir tvirtas. PV modulius galima montuoti tiesiai ant kliploko, taip sutaupant medžiagų sąnaudų ir pagerinant keliamąją galią.





Pasirinkimo ir montavimo patarimai

Derinkite kliploko tipą su stogo profiliu – kampiniai kliplokai negali būti naudojami ant trapecijos lakštų, o T tipo kliplokai netinka kitiems profiliams. Neatitikimas sukelia atsipalaidavimą ir nutekėjimą.
Nesukite varžtų per stipriai – paprastai siekiame 20–30 N·m. Nepraleiskite to ir sutraiškysite plieno lakštą, kuris sujaukia hidroizoliaciją.
Ir, dėl Dievo meilės, nepraleiskite sandariklio. Tas mažas tarpelis tarp kliploko ir stogo yra būtent ten, kur vanduo patenka, todėl tinkamai jį užpildykite.
Taip pat stenkitės nedirbti lietingomis dienomis. Drėgmė naikina sandariklio lipnumą, todėl vėliau gali atsirasti nuotėkių.

Paskutinis dalykas – neatsilikti nuo reguliarių patikrinimų. Kartą per šešis mėnesius patikrinkite varžtus ir sandariklį, o po didelės audros ar gausaus sniego visada atlikite papildomą ratą.
Neleiskite, kad jų dydis jūsų apgautų – kliplokai atlieka sunkų kėlimą. Pasirinkite tinkamą tipą ir gerai jį įdiekite, ir turėsite greitą, sandarią ir patikimą sistemą. Supraskite neteisingai ir už tai sumokėsite – žemesnės kartos, stogo pažeidimai arba, dar blogiau, atsilaisvins plokštės. Triukas paprastas: priderinkite kliploką prie stogo, tinkamai jį priveržkite ir prižiūrėkite.
